丝印机各功能动作原理

发布者:永昌机械   发布时间:2018-11-6 15:38:55

丝印机工作原理是先将要印刷的文字和图案制成丝网版,装在丝印机上,然后由人工或丝印机把油墨涂敷于印版上有文字和图像的地方,再直接或间接地转印到纸或其他承印物(如纺织品、金属板、塑胶、皮革、木板、玻璃和陶瓷等)上,从而复制出与印版相同的印刷品。
1、主控制系统
功用:触发信号,把所需要的运行信号传给各传动部位。
微电脑控制系统工作原理是选用MCU作为嵌入式控制器,采用LED数码管显示,由光电开关切换信号输入控制电路,电路按yi定的程序输出yi定幅值的触发电压,使得电磁阀工作,切换气路,推动活塞运动,完成工作过程;PLC控制系统工作原理,是采用编入的程序,由接近开关切换信号,使得电磁阀、伺服电机开始工作,推动活塞和皮带的活动,完成工作过程。
2、气压传动系统
丝印机气压传动系统工作原理是由总气源空气压缩机产生的压缩空气,经净化处理后进入空气过滤调压阀,手动阀开关,然后分各支路推动气缸动作。
3、电动传动系统
丝印机电动传动系统工作原理是由接近开关给出信号传递到控制系统,由控制系统发送指令给伺服控制器,进而控制伺服电机带动皮带的传动。

丝印机的操作规范
1、调整施印行程
根据图案的长度,调整水平方向行程光电开关或接近开关及左右缩进块至所需位置锁紧,右方开关与左方开关直接的距离就是施印的行程。
2、安装网板
松开左右框架组件的紧定螺钉,装上丝网板,根据图案与刮刀、回墨板的位置确定丝网框的位置,然后锁紧,图案的精调可通过调整旋钮来完成,调整后拧紧锁紧旋钮。

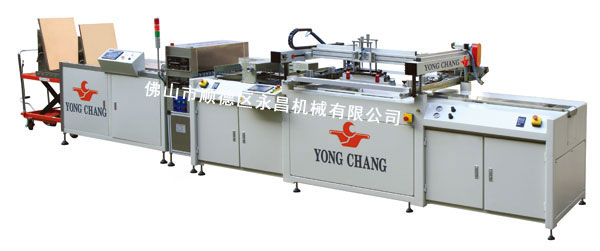

 丝印机
调整刮刀及回墨板
1、刮刀的调整
水平调整左右螺钉使刮刀的刃口与被印件表面的母线平行,然后锁紧左右螺母,根据试运行调整旋钮至所需的刮刀压力,可根据刮刀锁紧块上的螺钉以及摆动横杆来调整刮刀的角度。
2、回墨板的调整、
将机器调至水平往返,调整调节螺钉使回墨板的刃口与丝网面平行后锁紧相应两螺母,旋转旋钮使得回墨板的下落z低位置与网板面的间隙为0.1-0.5mm.
3、调整印刷速度
根据操作者需求,调整印刷速度,可调参数为400-800n/h.
4、校队网板
网板降到工件表面,认真核对,使得模板与网板图案要完全重合,校队成功,方可开始印刷。
