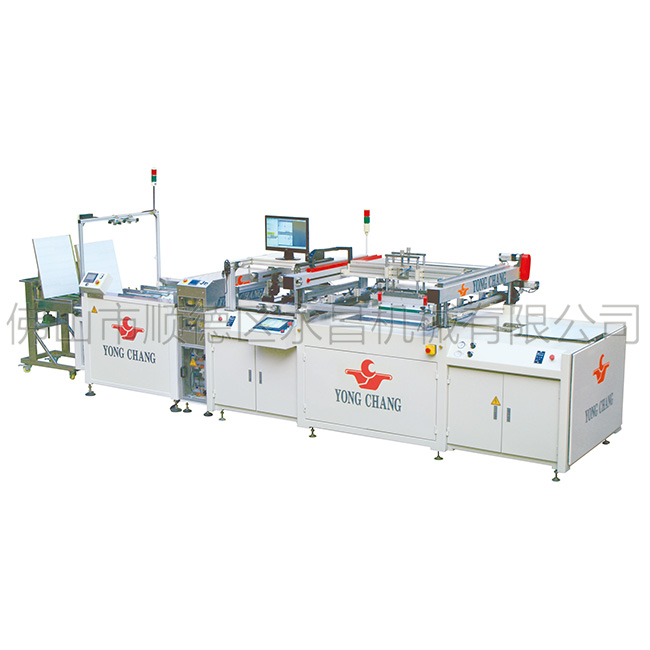

S-ZK系列全自动视像对位丝印机
S-ZK Series Fully Automatic CCD Rgistering PCB Screen Printing Machine
适用于硬质PCB之线路、阻焊及字符标示的高精度印刷
Suitable for rigid PCB circuit, solder mask, legend high-precision printing.
1. 全自动上料→除尘除静电→CCD自动对位→印刷→出料。
2. 采用日本松下CCD视像处理系统,实现承印物的数字化快速自动对位。
3. 伺服电机驱动印刷与离网,实现数字设定同步离网功能,杜绝粘网现象发生。
4. 伺服电机驱动印件快速平稳移动,保证印件定位精确无误。
5. 印刷压力、网版调节便捷准确。刮刀角度随意可调节并设置斜刮功能。
6. 印刷架四柱式水平升降机构,确保刮刀压力均衡。
7. 关键零部件选用“ABB”、德国“REXROTH”(力士乐)、日本“MITSUBISHI”(三菱)、“THK”、 "SMC"、 "PANASONIC"(松下)、英国“NORGREN(诺冠)”等世界知名品牌。
详细描述
技术参数
TECHNICAL SPECIFICATION
规格参数 MODEL |
S-ZK6060 |
最大印刷面积 Max.Printing Size |
600×600mm |
最小印刷面积 Min.Printing Size |
300×300mm |
最大网框尺寸 Max.Frame Size |
1200×1000mm |
印刷工作台面积 Table Size |
700×900mm |
机械性产能 Mechanical Capacity |
700P/H |
校版微调范围 Screen micro adjustment |
±10mm |
刮刀倾角可调范围 Squeegee Inclination Angle |
0~25° |
刮刀斜摆角度 Swing Angle |
±8° |
印刷厚度
Thickness of Printout |
0.5~5mm |
CCD对位精度 Registering Precision |
±0.005mm |
CCD影像整合时间 Registering Integration Ttime |
0.05~0.1秒 |
机器重复精度 Mechanial Repeatabilily |
±0.015mm |
使用工作气压 Air Pressure |
0.5~0.6Mpa(5~6Bar) |
空气耗量(约) Air Consumption |
6.5L/周期cycle |
适用电源 Power Supply |
380V/50Hz(三相四线Three Phass& Four Wires) |
机器总功率 Total Power |
5.2KW |
特殊规格接受定制
Accpts special specification orders
